JBJF300系列局放在线监测装置(以下简称JBJF300)采用超高频(UHF)在线监测技术,用于监测并分析气体绝缘组合电器(以下简称G1S)、变压器、开关柜等设备的内部局部放电所产生的电磁波信号,进而监测并评估设备运行状态,能有效避免GS、变压器等高压设备的突发性事故。系统采用了UHF超高频传感器信号探测技术、传感器优化布置技术、SQL数据库专家分析技术。

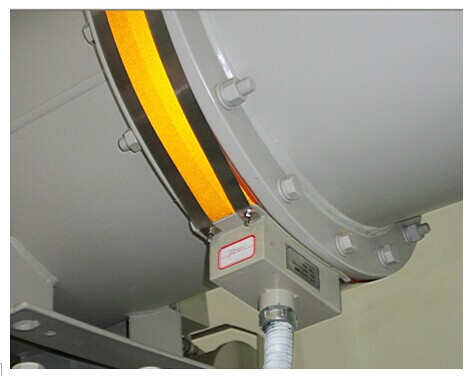

   JBJF300主要应用于智能GIS、变压器、开关柜等多种电力设备局部放电监测,装置由前端监测设备(过程层)与综合监测单元组成(间隔层)两部分组成,该项目系统包括内置式或外置式超高频天线传感器、滤波放大模块、数字采集比较模块、高性能工业控制计算机、高频光缆、专业机械附件以及专家分析系统软件等。

 1、测量放电信号的幅值、极性、放电的相位、放电次数等基本的局部放电表征参数及各种统计计算数据

 2、显示二维、三维放电谱图、工频周期放电图

 3、利用各种图谱分析,进行放电模式识别及故障类型诊断,观察和预测局部放电故障的发展趋势,故障信号及故障严重性报警,为绝缘状态诊断提供重要判据;

 4、提供放电发展趋势图、历史查询、报表和设定报警等

 5、可以通过局域网、CAN总线等方式实现数据上网,对系统进行远程访问,可采用|EC61850方式连接通信。

 6、采用高速D/A采集扫描系统,采样精度为12位

 7、内置数字滤波器及数据分析模块,实时捕获放电统计特征;

 8、触发方式:内触发、外触发可选择

 9、自动生成三维谱图数据;
